Alfil A71 RPT

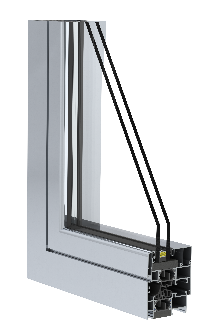

Sistema abisagrado de canal europeo con RPT, con sección de marco de 71 mm. diseñada para proyectos exigentes en un mercado de gama alta / premium, para obra nueva y renovación. Extruded by Sapa.
.jpg)
Descripción
.png)

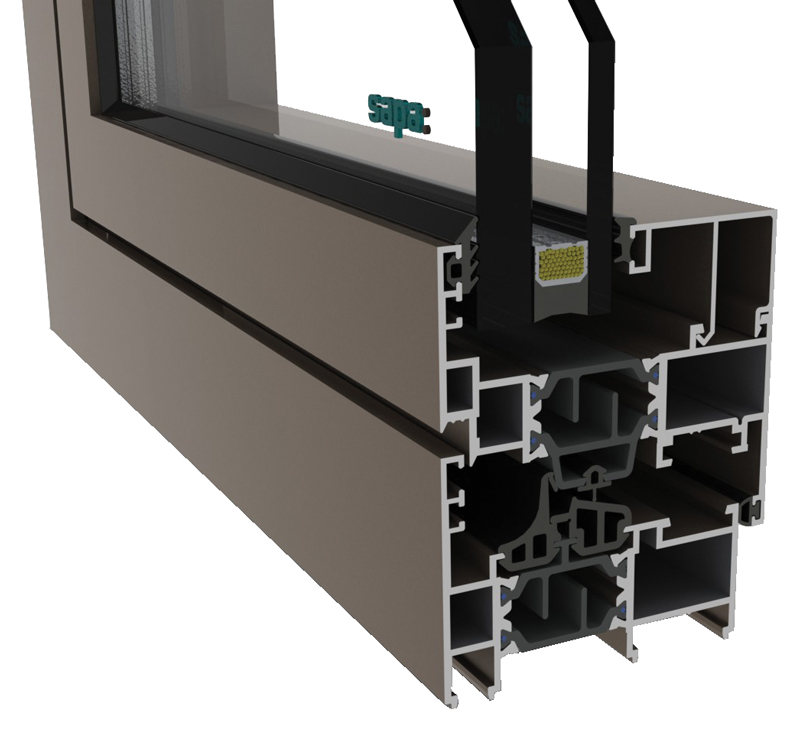

Diseño de rotura del puente térmico mediante perfiles ensamblados con pletinas de poliamida 6.6 reforzada tridimesionalmente con un 25% de fibra de vidrio, de excelentes propiedades de aislamiento térmico y resistencia mecánica.
Sistema de cierre por doble junta central de estanquidad y junta acústica en EPDM, de elevadas prestaciones de hermeticidad y aislamiento térmico y acústico.
Tapajuntas clipado mediante clips automontables en poliamida, con junta de remate.
Coplanar exteriormente con acabados en estilo recto minimalista, con resalte de hojas sobre marco al interior.
Posibilidad de acabados en bicolor.
Amplia gama de perfiles que permiten solucionar la más completa variedad de propuestas de cerramientos.

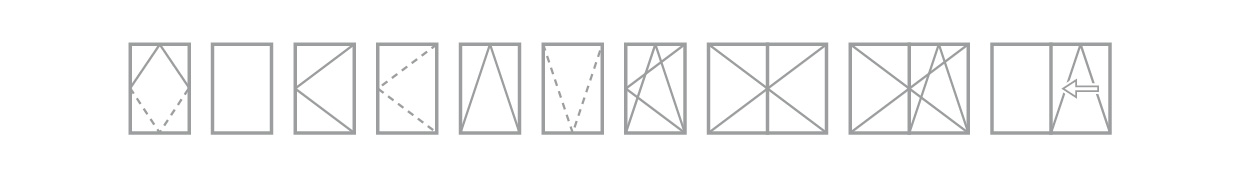

Aperturas
Prestaciones
 |
Permeabilidad al Aire |
 |
Transmitancia Térmica |
||
(UNE-EN 1026:2000) |
(UNE-EN ISO 10077-2:2012) |
||||
Clase 4 |
U = 0'8 W/m2K * |
||||
 |
Estanqueidad al Agua |
 |
Aislamiento Acústico |
||
(UNE-EN 1027:2000) |
(UNE-EN ISO 140-3:1995) |
||||
Clase 9A |
Rw = 39 dB ** |
||||
 |
Resistencia al viento |
 |
Nivel de Seguridad Anti-Intrusón |
||
(UNE-EN 12211:2000) |
(UNE-EN 1627:2011) |
||||
Clase C4 |
RC1 / RC2 |
||||
| * Transmitancia térmica calculada para una carpintería de 4,6 m2 con vidrio bajo emisivo con altas prestaciones térmicas (Uf = 2,0 W/(m²·K). | |||||
| * * Ventana de 1200x1600 mm. con vidro 6+6/15/10. | |||||

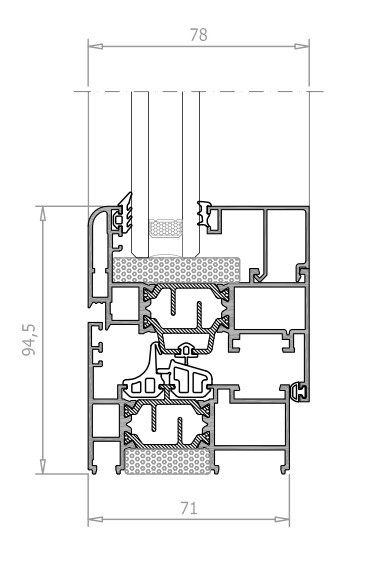

Características Técnicas y Parámetros
| Profundidad de Marco: 71 mm. | .jpg) |
| Profundidad de Hoja: 78 mm. | |
| Profundidad total del sistema (Marco + Hoja): 78 mm. | |
| Sección vista (lateral): 94,5 mm. | |
| Sección vista (centro): 143 mm. | |
| Valor Uf marco ≥ 2,0 W/(m²·K) | |
| Acristalamiento máximo: hasta 64 mm. | |
| Espesor de perfilería: 1,5 mm. | |
| R.P.T. con poliamida: 30 mm. | |
| Altura de galce: 22 mm. | |
| Canal de herrajes: Cámara Europea. | |
| Tipo de Corte: inglete 45º. | |
| Ensamble: Doble escuadra metálica + Esc. alineación metálicas | |
| Tipo de estanqueidad: Junta central y junta acústica de EPDM. | |
| Aleación de Extrusión: 6060 | |
| Estado de suministro: T6 | |
| Acabado superficial: Lacado Qualicoat; Anodizado Qualanod. |
