Sapa Corredera Minimalista
Sistema minimalista deslizante concebido especialmente para huecos de grandes dimensiones, desarrollada como respuesta a las nuevas tendencias arquitectónicas que procuran unir la máxima transparencia y visión con la mínima perfilería. Permite la maniobrabilidad de vidrios de hasta 800 kgs por hoja. Extruded by Sapa.
.png)
Descripción
.jpg)

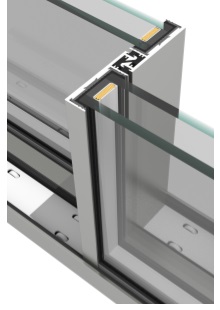

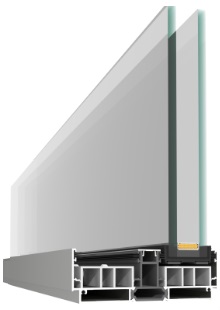

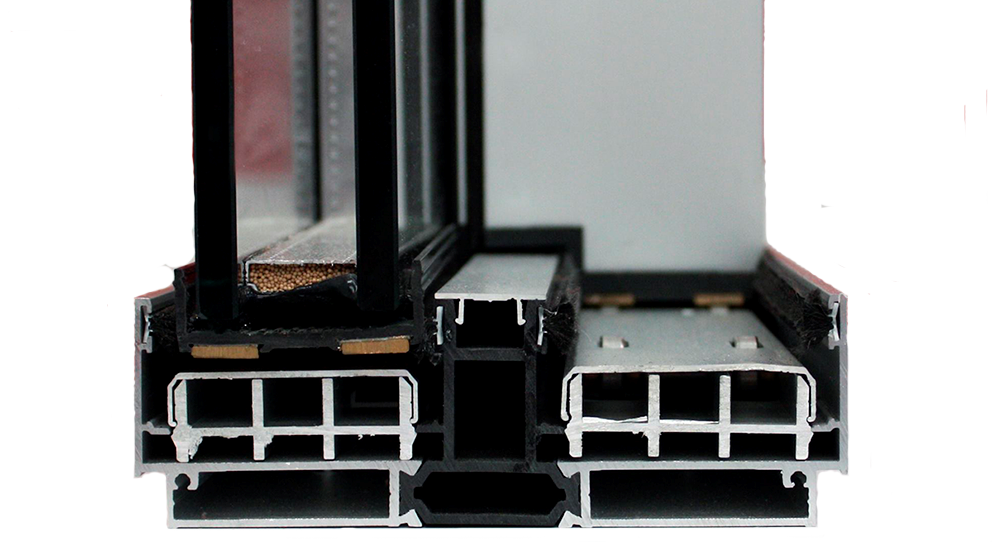

Diseño de rotura del puente térmico mediante perfiles ensamblados con pletinas de poliamida 6.6 reforzada tridimesionalmente con un 25% de fibra de vidrio, de excelentes propiedades de aislamiento térmico y resistencia mecánica.
Sistema de estanqueidad a base de doble junta de hilado de prolipropileno y espumas de altas prestaciones.
Los vidrios se deslizan suavemente sobre rodamientos dobles de acero inoxidable (tipo patín), con carga máxima de 200 kgs, por metro lineal.
.jpg)
Posibilidad de instalar en sistema Galandage (las Hojas se ocultan en el interior de la pared).
Apertura automática mediante motorización de hojas (obligatorio para pesos superiores a 500 kgs por hoja).
Posibilidad de enrrasar el marco inferior, con canalización oculta o rejilla.
Sistema de cierre multipunto, con posibilidad de bombillo.
Marco de 3 carriles disponible; Combinación hoja móvil / fijo en mismo marco.
Apertura panorámica en ángulo, con sistema de encuentro de hojas al vértice.
Posibilidad de acabados en bicolor.

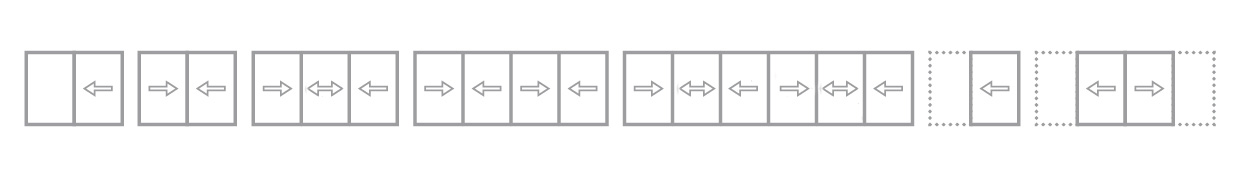

Aperturas
Prestaciones
 |
Permeabilidad al Aire |
 |
Transmitancia Térmica |
||
(UNE-EN 1026:2000) |
(UNE-EN ISO 10077-2:2012) |
||||
Clase 3 |
U = 0'7 W/m2K * |
||||
 |
Estanqueidad al Agua |
 |
Aislamiento Acústico |
||
(UNE-EN 1027:2000) |
(UNE-EN ISO 140-3:1995) |
||||
Clase 7A |
Rw = 36 dB ** |
||||
 |
Resistencia al viento |
 |
Nivel de Seguridad Anti-Intrusón |
||
(UNE-EN 12211:2000) |
(UNE-EN 1627:2011) |
||||
Clase C5 |
RC1 / RC2 |
||||
| * Transmitancia térmica calculada para una carpintería de 4,6 m2 con vidrio bajo emisivo con altas prestaciones térmicas (Uf = 1,9 W/(m²·K). | |||||
| * * Ventana de 1230x1480 mm. con vidro 8+8A/10/6+6A. | |||||

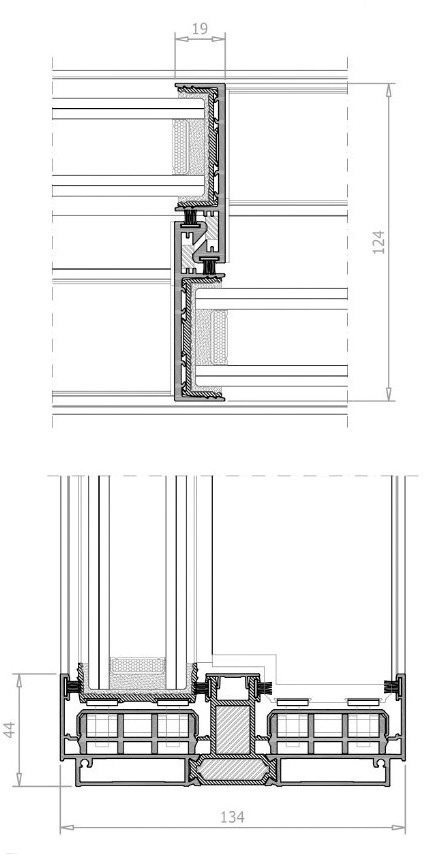

Características Técnicas y Parámetros
| Profundidad de Marco: 134 mm. | .jpg) |
| Profundidad de Hoja: 49 mm. | |
| Profundidad total del sistema (Marco + Hoja): 134 mm. | |
| Sección vista (lateral): 80,7 mm. | |
| Sección vista (hoja): 37 mm. | |
| Sección vista (encuentro centro): 19 mm. | |
| Valor Uf marco ≥ 2,6 W/(m²·K) | |
| Acristalamiento máximo: hasta 40 mm. | |
| Espesor de perfilería: 1,7 mm. | |
| R.P.T. con poliamida: 34 mm. en marco y 18 mm. en hoja. | |
| Canal de herrajes: Canal C16. | |
| Tipo de Corte: inglete 45º en marco). recto en hoja. | |
| Ensamble: Doble escuadra metálica + Esc. alineación metálicas | |
| Tipo de estanqueidad: Doble junta hilado polipropilano y espumas. | |
| Aleación de Extrusión: 6060 | |
| Estado de suministro: T6 | |
| Acabado superficial: Lacado Qualicoat; Anodizado Qualanod. |
